在防雷接地工程中，我们会遇到两个接地电阻值，一个是冲击接地电阻，另一个是工频接地电阻。这两个是有区别的，但是两者又相互联系。今天钧和电子为您分享冲击接地电阻和工频接地电阻的换算。

一是，两者的区别

冲击接地电阻是指冲击电流流过接地装置时，假定接地装置对地电位峰值与通过接地体流入地中电流的比值，也称为为瞬时电阻。

工频接地电阻是指当流过工频电流时所表现的电阻值。

同一接地装置在幅值很高的雷电冲击电流作用下，其接地电阻要小于工频电流的数值。而在雷电流的等值频率很高时，接地体得不到充分利用，接地电阻值大于工频接地电阻。因此，同一接地装置回有不同的冲击接地电阻值和工频接地电阻值。但两者之间是可以换算的。

二是，两者的换算

（一）接地装置冲击接地电阻与工频接地电阻的换算，应按下式计算：

R～=A×Ri             (C.0.1)

式中：

R～接地装置各支线的长度取值小于或等于接地体的有效长度Le，或者有支线大于le 而取其等于le 时的工频接地电阻(Ω)；

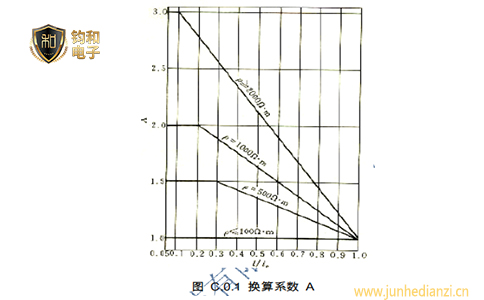

A—换算系数，其值宜按图 C.0.1 确定；

Ri—所要求的接地装置冲击接地电阻(Ω)。

（二）接地体的有效长度应按下式计算

式中：

le—接地体的有效长度，应按图 C.0.2 计量(m)；

ρ—敷设接地体处的土壤电阻率(Ω m)。

    （三）环绕建筑物的环形接地体应按以下方法确定冲击接地电阻:

1.当环形接地体周长的一半大于或等于接地体的有效长度时，引下线的冲击接地电阻应为从与引下线的连接点起沿两侧接地体各取有效长度的长度算出的工频接地电阻，这时换算系数等于1。

2.当环形接地体周长的一半小于有效长度时，引下线的冲击接地电阻应为以接地体的实际长度算出的工频接地电阻再除以换算系数。

（四）与引下线连接的基础接地体

当其钢筋从与引下线的连接点量起大于 20m时，其冲击接地电阻应为以换算系数等于l和以该连接点为圆心、20m为半径的半球体范围内的钢筋体的工频接地电阻。

上述换算公式共您参考，更多防雷器、浪涌保护器、防雷工程设计与施工等相关问题可随时关注钧和电子www.junhedianzi.cn或拨打电话15943048260进行咨询。
