电源浪涌保护器（防雷器）是最常用的防雷装置之一，在选型的过程中总会遇到一些问题，今天钧和电子为您分享几个常见问题及解决办法，仅供您参考。

问题一，限压型浪涌保护器和开关型浪涌保护器有什么区别？

电源浪涌保护器主要分为三类，分别是开关型、限压型和组合型。其中开关型电源浪涌保护器间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量。限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。因此，我们一般在建筑物的入户总电源处采用KSP开关型电源浪涌保护器，后级电路中采用KSP限压型电源浪涌保护器。两者共同配合，起到良好的电源雷电防护作用，既经济又合理。

问题二，是不是所有的浪涌保护器都需要配装熔断器？

开关型电源浪涌保护器由于其工作原理及其损坏的方式为开路，其前端不需要安装熔断器。限压型浪涌保护器前端需要加装熔断装置，从而确保线路的安全。

问题三，各级浪涌保护器前端的熔断器如何进行选型？

与各级限压型浪涌保护器配合使用的熔断器适配如下：

KSP限压型一级电源浪涌保护器，选用63A的分断电流能力为10KA的D型微型断路器；

KSP限压型二级电源浪涌保护器，选用32A的分断电流能力为6.5KA的C、D型微型断路器

KSP限压型三级电源浪涌保护器，选用16A的分断电流能力为4.5KA的C、D型微型断路器。

问题四，不同的供电系统如何选用电源浪涌保护器？

供电接地系统主要分为TN（TN-C-S、TN-S）、TT和IT等形式，由于每种形式的中性线和保护地线形式的不同，浪涌保护器的型号也有所不同。

TN系统发生接地故障时，接地故障电流大，可以依靠过电流保护器来切断电源。TN系统中PEN线在建筑物进线处或变压所低压配电盘出线处分为PE和N线，由于PE线和N线被短接，故只需在相线和PE线间安装第一级浪涌保护器（3P）。如果需要多级浪涌保护器，在分配电柜中选用对应级别的（3+NPE）浪涌保护器。

在TT制式中，当第一级电涌保护器位于漏电保护器之后，可作共模接法。当第一级浪涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，浪涌保护器应作“3+1”接法，即三个相线对中性线各接一个浪涌保护器，中性线对保护地线再接一个浪涌保护器。

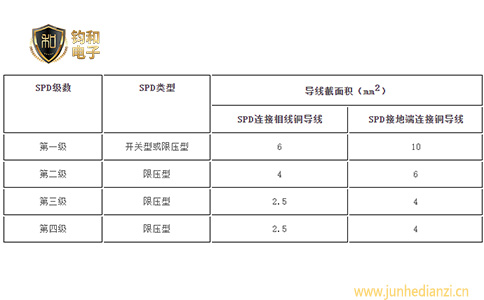

问题五，浪涌保护器的连接导线截面积是多少？

更多浪涌保护器选型适配、防雷工程设计与施工及防雷相关技术问题等可随时关注钧和电子网站www.junhedianzi.cn或拨打电话15943048260进行咨询。
