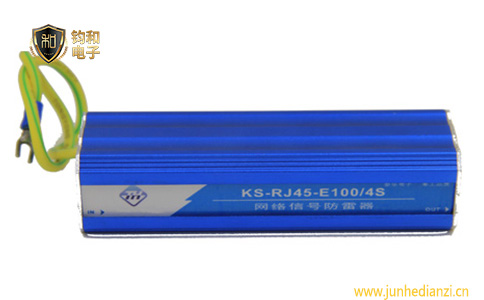

有一种浪涌保护器专门用于百兆网络信号防护，这种浪涌保护器就是百兆网络信号浪涌保护器，也称为百兆网络防雷器。今天，钧和电子特分享这种浪涌保护器的接线安装方法。

一是，百兆网络信号浪涌保护器的工作原理

百兆网络信号浪涌保护器（SPD）是电子设备雷电防护中不可缺少的一种装置，其作用原理是，在正常情况下，浪涌保护器处于极高的电阻状态，从而保证信号系统正常工作；当系统线路上出现电涌过电压、过电流时，百兆网络信号浪涌保护器的电阻突变或持续下降为低阻抗，并在纳秒级的时间内导通，将浪涌能量通过SPD泄放入大地。当浪涌过后，浪涌保护器又迅速恢复为高阻状态，从而不影响系统正常运行。

二是，百兆网络信号浪涌保护器的接线安装

1.网络信号浪涌保护器为两端口，直接串联安装在被保护设备的前端，离被保护设备的距离越近其防护效果越好。

2.网络信号浪涌保护器的设有输入端（IN）和输出端（OUT），其中输入端与信号线相连，输出端与被保护设备相连，接反会影响信号系统的正常工作。

3.网络信号浪涌保护器的PE线须做等电位连接。接地用尽可能最短的线连接。该防雷器接地采用端子接地方式，接地线必须与防雷地线（或被保护设备的外壳）相连。信号的屏蔽线可直接接到接地端子上。
