为了确保浪涌保护器的性能，针对不同级别的浪涌保护器采取不同的试验波型。今天，钧和电子分享SPD的冲击试验分类，主要有：

Ⅰ级分类试验（ClassⅠtests ）

试验用的波形为10/350μs。 对试品进行标称放电流 In，1.2/50μs 冲击电压和冲击电流Iimp的试验。10/350μs波形是可能实现Iimp波形3个参数要求的波形之一。主要防直击雷，一般为电压开关型浪涌保护器。

Ⅱ级分类试验（ClassⅡtests ）

试验用的波形为8/20μs。对试品进行标称放电电流In，1.2/50μs 冲击电压和最大放电电流Imax 试验。In和Imax 的波形为 8/20μs，主要防感应雷， 一般为电压限制型。

Ⅲ级分类试验Class Ⅲtests

对试品进行组合波（1.2/50μs 电压波，8/20μs电流波）试验。主要防感应雷，一般为电压限制型或组合型。

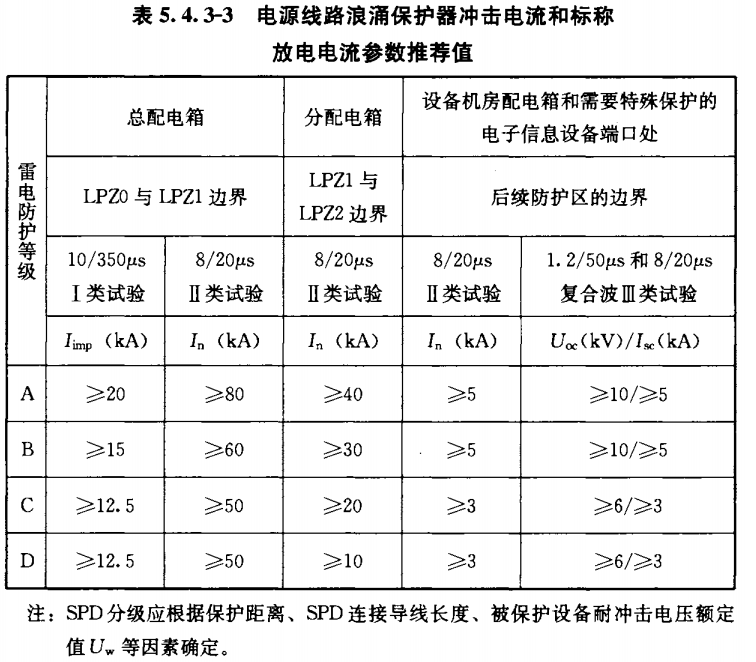

电源线路SPD的冲击电流和标称放电电流参数推荐值如下：

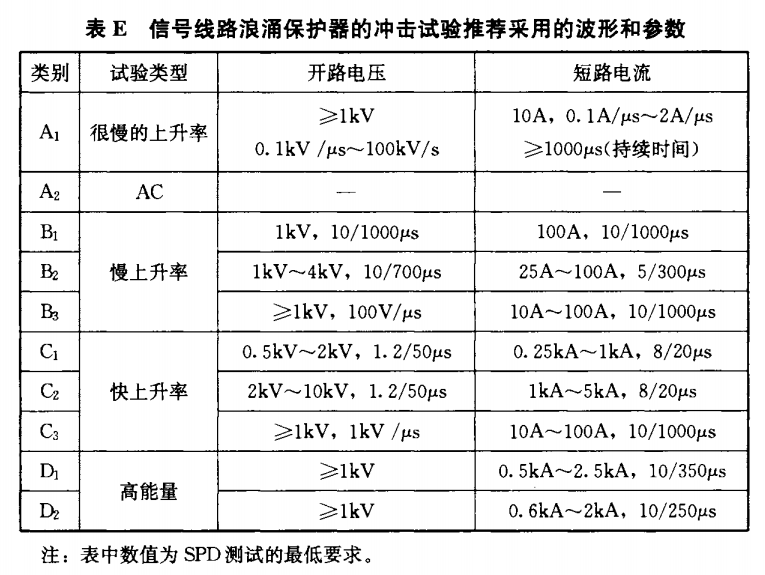

信号线路SPD的冲击试验推荐参数如下：
