防雷工程中引下线的安装方法

发表日期:06月23 2022 文章编辑:原创 浏览次数:481次

引下线是连接接闪装置和接地装置的导体,其施工质量的好坏直接影响外部防雷系统的防雷效果。因此,在防雷工程中这一项施工要严格按照相关要求进行今天,钧和电子分享引下线的安装方法,仅供参考。

一是,利用装置钢构架或建(构)筑物钢筋作引下线的施工

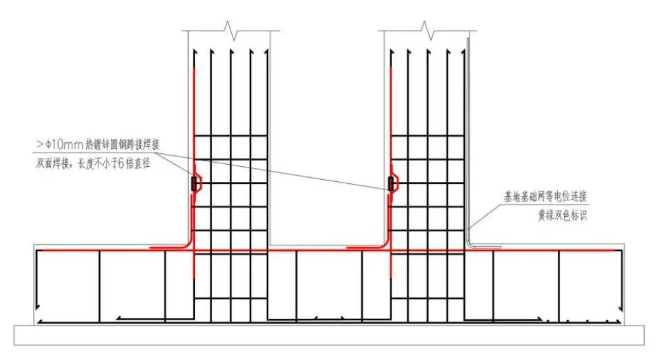

利用结构柱内两根通长连接的主筋2根主筋或钢管混凝土柱的外壁钢管、幕墙的竖向金属龙骨做防雷引下线,引至接地体或接地体连接线,上端与屋面防雷网可靠连接,下端与接地装置可靠连接。



钧和电子分享防雷引下线的施工方法


为防雷电反击,对于人可接触的钢构架、幕墙金属构件、钢管混凝土柱等通过预埋铁件与每层的梁,板、柱内主筋做可靠连接。

二是,专用引下线的施工

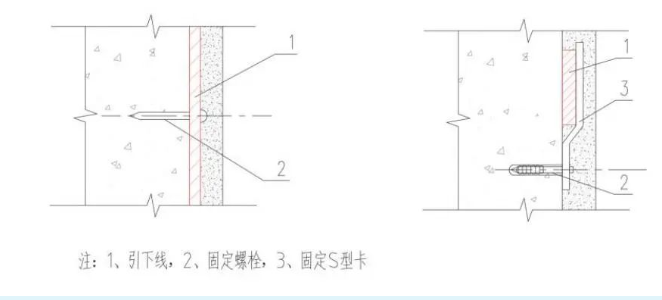

专用引下线的敷设有明装与暗装两种方式,暗装直接敷设于建(构)筑抹灰层内或穿保护管敷设



钧和电子分享防雷引下线的施工方法

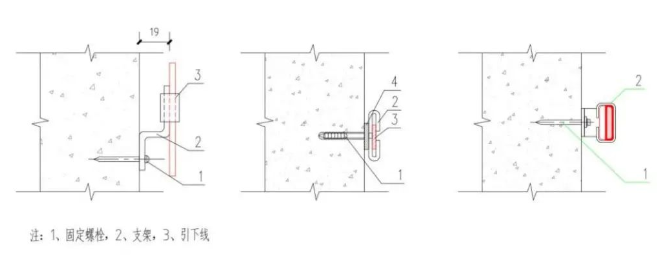

明敷采用支架敷设于结构体表面,间距宜1.5m~3.0m,转弯部分宜为0.3m~0.5m。支架形式见屋面接闪带施工方式。



钧和电子分享防雷引下线的施工方法

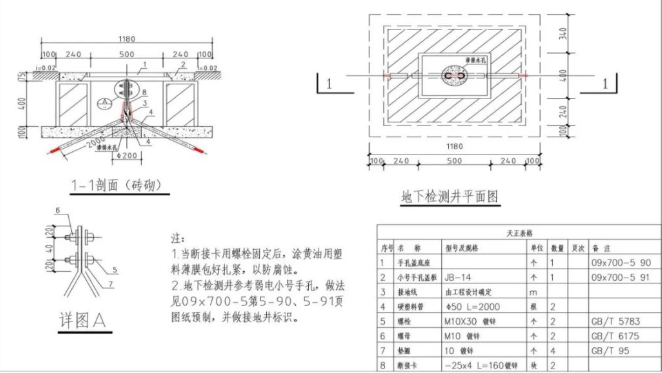

三是,接地测试装置(断接卡、)施工

接地电池测试装置分地下测试井和地上测试井。



钧和电子分享防雷引下线的施工方法


四是,室内接地网与室外接地网的连接

室外接地母线通过穿墙套管引入室内,套管向室外有一定的坡度,防止室外雨水倒灌室内,在接地母线施工完成后,用油麻、热沥青对套管进行封堵
