浪涌保护器的选择

发表日期:08月29 2022 文章编辑:原创 浏览次数:236次

浪涌保护器/防雷器是现代化防雷安全的一项重要措施,发挥着重要的作用。雷电流产生的瞬态过电压容易对建筑物内部的电子设备造成不可估量的损失,因此浪涌保护器的选择就尤为重要。今天,钧和电子针对该话题做如下分享:

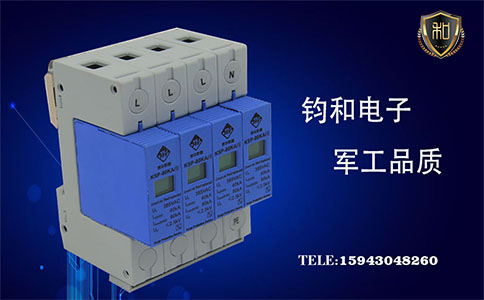

钧和电子浪涌保护器


一是,防雷区分

雷电防护区的划分应根据需要保护和控制雷电电磁脉冲环境的建筑物,且须实行分级保护。从外部到内部划分为不同的雷电防护区。假如我们把所有雷击与浪涌的电源保护措施分级的话对某些敏感设备可加设第级保护从而将过电压降到设备能承受水平 根据分区要求需每个分区交界处安装相应防雷器工作原理利用分级防雷器层层泄放雷电感应能量逐级降低浪涌电压保护用户设备

一级防雷一般采用具有较大同流量的浪涌保护器,可将较大的雷电流协防入大地,达到限流的目的,同时将过电压减少到一定成都。一级浪涌保护器的保护水平要求Up小于6kV。

二级、三级防雷保护采用具有较低残压的保护器,可将线路中剩余雷电流协防入地,达到限压目的,使过电压减小到设备能承受的水平。二级防雷器保护水平要求Up小于4kV。三级浪涌保护器水平要求Up小于2.5kV。四级浪涌保护器Up小于1.5kV。

二是,浪涌保护器安装位置的选择

涌保护器安装位置很重要它的位置与被保护设备间距离要恰到好处浪涌保护器的级位配置不正确的级位配置往往会造成不必要的浪费乃至浪涌保护器作用失效被保护设备在安装浪涌保护器时袁首先确保它被放置在入口处若被保护设备离浪涌保护器太远就不能有效保护被保护设备其次要确保已安装了接地线曰连接浪涌保护器电缆袁要尽可能短若是离得太近则被保护设备和浪涌保护器间会产生振荡波

三是,浪涌保护器级别的选择

安装位置被选定后就要选择浪涌保护器级别所有的浪涌保护器都要根据它们能导入地下的能量来划分不同级别通常根据特定区域的保护级别需划分出不同的安装区域同时对具体的区域需要什么级别的浪涌保护器提供了概况可根据雷电防护区域和浪涌保护器各级过渡区域相整合考虑在雷电防护总体设计中加入浪涌保护器设计而通过各级过渡区域可敲定浪涌保护器的放置位置

四是,浪涌保护器的选择

安装浪涌保护器时须先做完评估,根据需要给系统找到合适产品。浪涌保护器从工作原理和性能上分电压开关型、限压型和组合型。

选择浪涌保护器时应注意,电源浪涌保护器通常并联安装与电路中,弱电及信号控制浪涌保护器通常串联安装于电路之中。进入建筑物的交流供电线路,应设置一类试验的浪涌保护器或二类试验的浪涌保护器作为一级保护;所有被选浪涌保护器的最大持续工作电压必须要高于标称工作电压,在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处,可设置二类或三类试验的浪涌保护器作为后级保护;在生产瞬时过电压的危险时,浪涌保护器电压必须要保证低于最大标称工作电压。如果特殊位置的短路电流量是未知的,那么要保证选择足够大的浪涌保护器元件,以便处理“最佳猜测”电流。特殊重要的电子信息设备电源口可安装二类或三类试验的浪涌保护器作为精细保护。



更多防雷安全相关内容可随时关注钧和电子www.junhedianzi.cn,防雷装置选型适配、防雷工程设计与施工等可拨打电话15943048260进行咨询。
