一、产品介绍

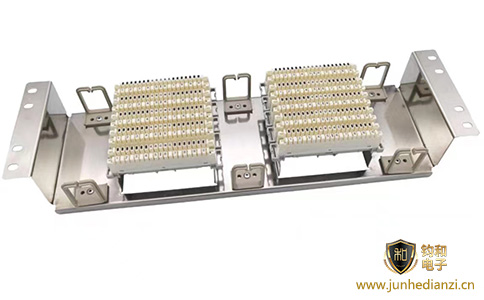

程控电话信号浪涌保护器（又名程控交换机防雷器、电话避雷子），主要用于程控电话交换机内外线、集团电话等设备提供线/线间及线/地间的浪涌过电压保护,用于程控电话交换机、集团电话等设备的配线架上，每组10线保护。

二、功能特点

1.具有较低的导入阻抗，可减少信号衰减。

2.同样的测试电压、波形下，残压比同类产品至少低 5-20V。

3.坚固、防火PC外壳，适合各种危险环境使用。

4.提供线对线，线对地的全保护模式。

5.反应时间快，小于10ns。

6.集成式，低成本保护多路电话线。

7.多重冲击保护、能够防止至少二十次 10KA瞬时过电压（测试 ITU K20标准）。

8.快速方便的插入式安装。

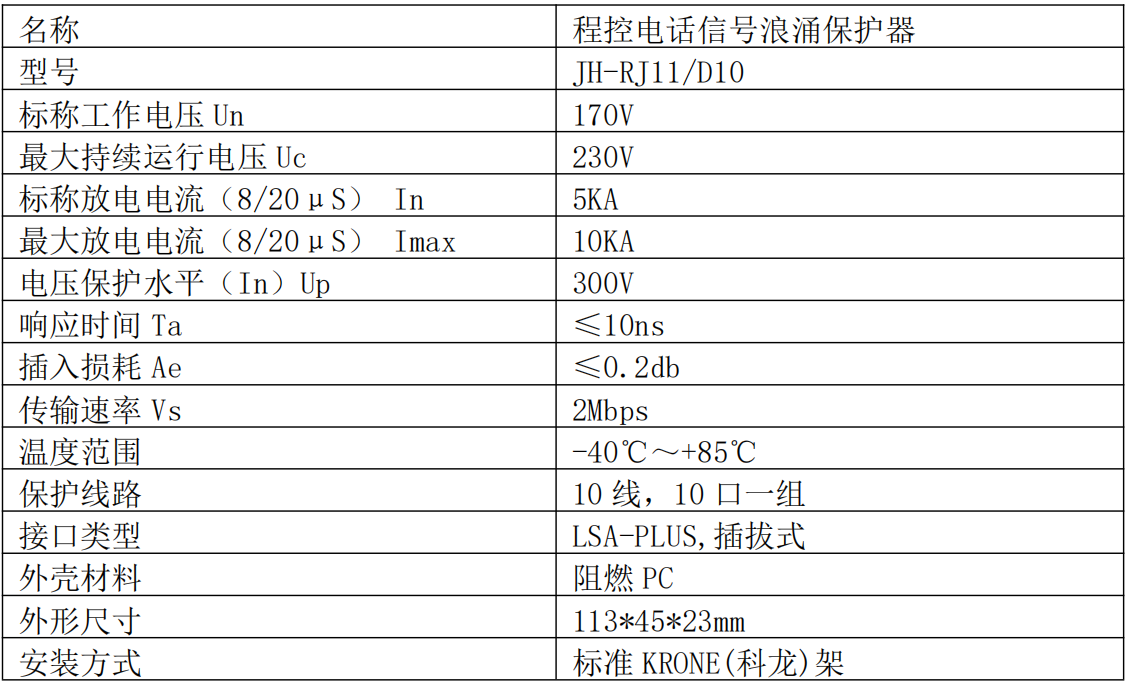

三、技术参数

四、产品依据标准

1.产品设计及制造标准

《低压电涌保护器第22部分：电信和信号网络的电涌保护器选择和使用导则》GB/T 18802-2019

《低压配电系统的电涌保护器(SPD)第1部分：性能要求和试验方法》GB 18802.1 -2002

2.产品应用标准

2.1《建筑物电子信息系统防雷技术规范 》

3.质量体系认证

3.1ISO9001质量体系认证；

3.2生产地技术监督局产品执行标准备案

五、安装方法

   本系列避雷器为并联结构，10线保护，安装简单方便，直接插入电话总机配线架上即可使用。

六、注意事项

1.采用串联方式连接的防雷器，产品所标注的“输出端”所有端口均连接被保护设备。

2.在做防雷器接地时请仔细正确安装接地线，如有正负线路之分的产品请分清“正”“负”。

3.防雷器安装在被保护设备前端，根据安装施工条件以“离保护设备越近越好”的原则来施工。

4.防雷设备需要定期进行检查，当产品出现劣化后请及时更换，以免造成您不必要的损失。

5.切记不可带电作业，施工完后合闸运行时应检查防雷器有无异常。

6.目前我公司防雷产品均须接地，一定要接地良好且接地电阻不大于4欧姆。

7.电源系列防雷器前端需加装短路装置，避免防雷器劣化后短路引起火灾。

8.未带防水设计的防雷器如安装于室外，必须安装在防水箱内，以免出现防雷器进水造成防雷功能失效；当太阳直晒过久会使防雷器外壳变色但不会影响防雷器工作。
