浪涌保护器的安装要求及工序

发表日期:12月05 2022 文章编辑:原创 浏览次数:173次

 浪涌保护器是现代防雷工程中的一项重要的分项工程。其安装质量直接影响整体防护效果,因此一定要参照各项标准及现场实际情况来进行安装。今天钧和电子分项这项分项工程的安装要求及工序。

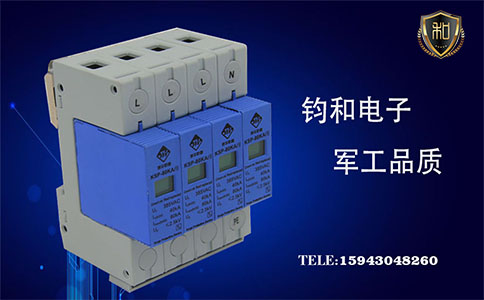

钧和电子浪涌保护器


一是,浪涌保护器的安装要符合如下要求:

1.低压配电系统中的SPD的安装布置应符合工程设计文件的要求,并应符合现行国家标准《建筑电气装置 第5-53部分:电气设备的选择和安装 隔离、开关和控制设备 第534节:过电压保护器》GB16895.22、《低压配电系统的电涌保护器SPD)第12部分:选择和使用导则》GB/T18802.12和《建筑物防雷设计规范》GB50057的有关规定。

2.电子系统信号网络中的SPD的安装布置应符合工程设计文件的要求,并应符合现行国家标准《低压电涌保护器 第22部分:电信和信号网络的电涌保护器(SPD)选择和使用导则》GB/T18802.22和《建筑物防雷设计规范》GB50057的有关规定。

3.当建筑物上有外部防雷装置,或建筑物上虽未敷设外部防雷装置,但与临近的建筑物上有外部防雷装置且两建筑物之间有电气联系时,有外部防雷装置的建筑物和有电气联系的建筑物内部总配电柜上安装的SPD应符合下列规定:

1)应当使用I级分类试验的SPD。

2)低压配电系统的SPD的主要性能参数:冲击电流不应小于12.5kA(10/350µs),电压保护水平不应大于2.5kV,最大持续运行电压应根据低压配电系统的接地型式选取。

4.当SPD内部未设计热脱扣装置时,对失效状态为短路型的SPD,应在其前端安装熔丝、热熔线圈或断路器进行后备过电流保护。

二是,浪涌保护器的安装工序

低压配电系统中的SPD安装,应对配电系统接地型式、SPD安装位置、SPD的后备过电流保护安装位置及SPD两端连线位置检查确认后,首先安装SPD,在确认安装牢固后,应将SPD的接地线与等电位连接后再与带电导线进行连接。

电信和信号网络中的SPD安装,应在SPD安装位置和SPD两端连接件及接地线位置检查确认后,首先安装SPD,在确认安装牢固后,应将SPD的接地线与等电位连接后再接入网络。
