城镇燃气系统应在雷电灾害风险评估的基础上，结合城镇燃气特点，进行合理的选址、功能分区及管网布设，做到技术先进、安全可靠、经济合理。这是一项全面而又系统的工程，不仅包括外部防雷装置（直击雷防护），还包括内部防雷装置(燃气场站电气及电子系统的电磁屏蔽、等电位连接及浪涌保护器)。本技术规范规定了城镇燃气防雷的主要方面有：

一是，燃气场站及设施防雷

燃气场站及设施主要包括储罐区和调压计量区：

1.燃气站内的所有储气罐（含瓶装销售罐）均应符合电气防爆等级；

2.所有可能产生静电危害的设备、管道及管道分支均要采取防静电接地措施；

3.罐区内所有设施均应在接闪器的保护范围内，钢质储罐必须作防雷接地，浮顶罐不应直接在罐体上安装避雷针，所有金属构件要与罐体进行可靠电气连接；埋地储气罐要做阴极防腐保护措施（牺牲阳极和强制电流）；

4.调压站冲击接地电阻值不应大于10Ω；

5.燃气站内所有设备之间及站外建筑物之间保持安全防雷距离。

二是，燃气金属管道防雷

1.地上燃气金属裸管与其他金属构件和其他金属平行敷设时，净距离小于100mm时，应采用金属线跨接；

2.架空敷设的燃气金属管道的始端、末端、分支处以及直线段每隔200m-300m处，应设置接地装置；

3.进出民用建筑物的燃气管道的进出口处，室外的屋面管、立面管、放散管、引入管和燃气设备等均应有防雷（防静电）接地装置。

三是，电气系统防雷

1.燃气系统的低压配电线路宜全线采用金属铠装电缆或防护套电缆穿钢管埋地敷设，在各防雷区交界处，电缆的金属外壳要接导等电位连接带上；

2.燃气场站的供电系统要安装三级以上浪涌保护器；

3.电气设备的接地装置与独立避雷针的接地装置分开设置，间距不小于3m，与安装在建筑物上的避雷针的接地装置可合并设置；

4.燃气场站内所有电气设备外壳应接地，除照明灯具外，均应采用专门的接地线。

四是，电子系统防雷

1.城镇燃气系统的室外信号传输线为金属线时，宜全线采用有屏蔽层的电缆或穿金属管埋地敷设，在入户处，电缆的金属外壳或金属管与总等电位连接；

2.所有电子设备的前端安装浪涌保护器。

综上，城镇燃气防雷工程应根据其施工进度适时进行跟踪检测，投入使用后应定期检测。城镇燃气经营者应做好防雷装置日常检查、维护和维修。

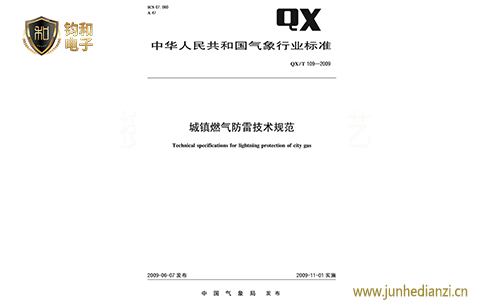

    如有需要，请点击下载。
