土壤电阻率的测量方法
发表日期:01月04 2019 文章编辑:原创 浏览次数:1342次
土壤电阻率时防雷接地装置测试的重要数值之一。今天,钧和电子为您分享以下“土壤电阻率的测量方法”。
一、土壤电阻率的概念
土壤电阻率是土壤的一种基本物理特性,是土壤在单位体积内正方体的相对两面间在电场作用下,对电流的导电性能。通常情况下,单位体积内正方体的边长为10mm。土壤电阻率的表示符号为ρ,单位为Ω·m。
二、影响土壤电阻率的主要因素
通常情况下,影响土壤电阻率大小的因素主要有:
1.土壤类型
2.土壤含水量
3.土壤含盐量
4.土壤的温度
5.土壤的紧密程度
6.土壤电阻率随深度变化较横向变化要大很多

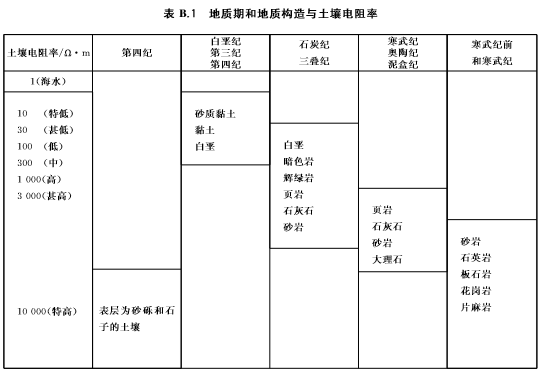

因此,在对土壤电阻率进行测量之前,应先了解土壤的地址其和地质构造,并对测量得到的数据进行分析和相应的调整。
三、土壤电阻率的测量方法
土壤电阻率的测量方法主要有四种,分别如下:
1.土壤试样法
2.两点法
3.三点法(深度变化法)
4.四点法
四、采用四点法测量土壤电阻率时应注意:
1.试验电级应选用钢接地棒,且不应使用螺纹杆。在多岩石的土壤地带,宜将接地棒按与铅锤方向成一定角度斜行打入,倾斜的接地棒应躲开石头的顶部。
2.试验引线应选用挠性引线,以使用多次卷绕。在确定引线的长度时,要考虑到现场的温度。引线的绝缘应不因低温而冻硬或皲裂。引线的阻抗应较低;
3.对于一般的土壤,因需把钢接地棒打入较深的土壤,宜选用质量 为2kg-4kg的手锤。
4.为避免地下埋设的金属物对测量造成的干扰,在了解地下金属物位置的情况下,可将接地棒排列方向与地下金属物(管道)走向呈垂直状态;
5.在测量变电站和避雷器接地极的时候,应使用绝缘鞋、绝缘手套、绝缘垫和其他防护手段,要采取措施使避雷器放电电流减至最小时,才可测试其接地极;
6.土壤电阻率应在干燥季节或天气晴朗多日后进行,土壤电阻率时所测的土壤电阻率数据中最大的值,并根据季节进行调整。
综上,在测量土壤电阻率时要根据现场的情况做好调整和记录,确保数据真实有效。
