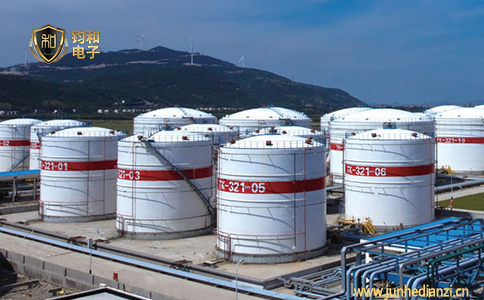

储油罐区为易燃易爆场所，是防雷防静电重点区域。在防雷工程设计施工时，不同的储油罐区有不同的防雷措施，例如做罐壁大于4mm的储油罐自身可作为接闪器，而外浮顶油罐有专用的防雷装置（高中频雷电流分路器和中低频雷电流分流器）。今天，钧和电子为您分享储油罐区的防雷安全措施：

一、储油罐区通常的防雷措施

（一）外浮顶油罐

由于罐的顶盖随液面的升降而浮动，罐内的空气间隙极小不能形成爆炸性的混合物，而且浮顶和罐壁之间是密封的。多疑也可以不装避雷针，一般只接地即可。但浮动的金属罐顶，要用可扰得跨接线与金属罐体相连，并通过罐体接地，其接地电阻不应大于10欧姆。对于内浮顶油罐，虽然浮动部件与罐底、罐顶做良好的电器连接，并接地可靠，但由于浮顶罐的浮盘与罐顶之间的空间内可能聚集爆炸性混合物，因此还需设防雷措施。详细措施可点击→《外浮顶油罐防雷解决方案》。
    （二）密封金属油罐

罐壁厚度大于或等于4mm,一般不装避雷针，仅作防感应雷接地，其接地电阻不应大于30欧姆即可。

（三）有呼吸伐带有阻火器，且液压安全阀密封的密闭金属油罐，罐壁厚度和顶盖厚大于或等于4mm的，可以采取自身保护，只要与其连接的管线及其他金属配件等有良好的电器联结，且与接地装置相联结处不少于两点的，可不装避雷针。
    （四）其他油罐

应设避雷针，避雷针最好单独设置，但也允许焊在油罐的顶部或圈板的边缘。对于拱顶罐需在罐顶先焊一块40mm、厚度4mm的钢板，然后装针。

二、油罐区日常防雷安全检查与维护

（一）防雷检测周期

按照相关规定，易燃易爆场所的防雷检测周期为半年。在实际中，罐区防雷检测应在春季和秋季分别进行检测。

（二）防雷防雷安全检查和维护内容

1.接闪器

凡装设独立或罐顶接闪器的防雷接地设施，每年雷雨季节到来之前检查一次。要求安装牢固，引下线接头数要少，断接卡接头应卡密并无断裂松动。最好用搭接焊接方式。如用螺栓连接必须拧紧，并且将软绞线端口焊固在供螺栓连接的线夹内，其垫圈应镀锌。
    2.引下线

在距地面2m至地下0.3m一段的保护设施要完好。引下线应短而直，避免转弯和穿越铁管等闭合结构，以防雷电流通过时因电磁感应而形成火花放电。从罐壁接地卡直接入地的引下线，要检查螺栓于连接件的表面有无松托和锈蚀现象。如有应及时擦拭紧固。

3.无接闪器的储罐，要检查罐顶附件与罐顶金属有无绝缘连接，尤其是呼吸阀与阻火器、阻火器于连接短管之间的螺栓螺帽。有无少件，锈蚀或松脱而影响雷电通路。

4.外浮顶油罐

外浮顶及内浮顶储油罐的浮盘和罐体之间的等电位连接装置是否完好，软铜导线有无断裂和缠绕。

5.接地电阻

雷雨季节到来之前必须测定一次，其独立电阻值不应大于10欧姆，满足不了要求或电阻值增大过快时，应挖开检查，按不同情况进行处理或补打接地极。防感应电接地电阻不大于30欧姆，如不符合要求，应作相应处理。

综上，储油罐区为防雷安全管理的重点区域，应在雷雨季节来临之前做好各项防雷装置的检查和维护，确保雷雨季节安全有效运行。
