低压配电系统的TN接地型式
发表日期:04月04 2019 文章编辑:原创 浏览次数:1011次
为了做好低压配电系统的防雷,便于浪涌保护器的选型、防雷工程的设计与施工,我们首先要了解低压配电系统的接地型式。【钧和电子•浪涌保护器】今天为您分享“低压配电系统的TN接地型式”。
根据国际电工委员会(IEC)关于电气装置的规定,按照电源中性点的接地状态、中性线(N线)和保护线(PE线)的配置方式,我国现行规程将低压配电系统接地分为TN系统、TT系统和IT系统三种型式,其中TN系统分为TN-S系统、TN-C系统和TN-C-S系统三种。

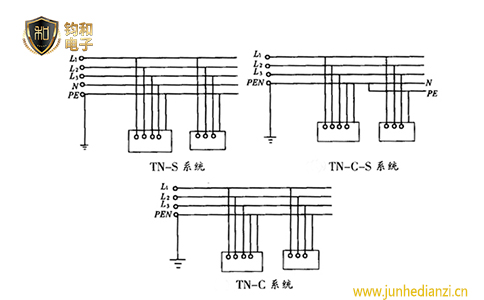

TN系统低压配电系统是电源端有一点直接接地,用电设备的外露可导电部分通过中性线(N线)或保护线(PE线)与电源端的接地电连接。按照中性线与保护线的配置方式,TN系统有以下三种型式:
一、TN-C系统,即三相四线制保护接零系统
在TN-C系统中,整个系统的中性线与保护线合并为PEN线,又称为保护中性线;该系统具有简单、经济的优点。当发生接地短路故障时,故障电流大,可采用过电流保护电器切断电源,来保证安全。但在有单相负荷或三相不平衡负荷以及由谐波电流负荷的线路中,PEN线流过电流所产生的压降会加在电器设备的金属外壳或线路金属套管上,对敏感性的电子信息设备不利。同时由于PEN线在同一建筑内往往相互连通,因此,当PEN线断线或相线直接与大地短路时,都将呈现相当高的对地故障电压,这时事故范围可能扩大。
由于TN-C系统安全水平较低,在民用建筑中这种接地型式已经不再使用,仅在有专业人员维护管理的一般工业厂房中应用。
二、TN-S系统,即三相五线制系统
在TN-S系统中,整个系统的中性线与保护线是分开的。由于正常工作时,PE线不通过负荷电流,与PE线相连的电气设备的外露可导电部分在正常工作时不带电位,所以适用于数据处理和电子信息设备的供电。在民用建筑内,由于目前家用电气都提供接保护线用的三眼插头,采用TN-S系统供电,既方便又安全。
三、TN-C-S系统
该系统中有一部分中性线与保护线是合一的,有一部分是分开的。通常PEN线在电缆进户处起分为保护线和中性线,分开后N线应对地绝缘。PEN线自分开后,PE线与N线不能再合并,否则将丧失分开后形成的TN-S系统的优点。为防止分开后的PE线和N线混淆,应按导体的颜色和数字标识规定,给PE线和PEN线涂以黄绿相间的色标,给N线涂以浅蓝色色标。
TN-C-S是一种广泛应用的接地型式。当民用建筑由装设在户外的变压器供电时,由变压器进入建筑物的配电线路可采用TN-C系统,进入建筑物后经重复接地改为TN-S系统。这种系统线路简单又能保证一定的安全水平。在电源侧的PEN导体上难免有一定电压降,但对于固定设备及民用建筑的用电设备不会有什么影响。
备注:
1.各种接地型式中字母的代号意义为:
T表示低压系统电源端有一点直接接地;
I表示低压系统电源端的所有带电部分与地绝缘或有一点经阻抗接地;
2.第二个字母表示电气装置的外露可导电部分与地的关系:
T表示电气装置的外露可导电部分直接接地,且此接地点在电气上独立于电源的接地点;
N表示外露可导电部分与电源端的接地点有直接电气连接。
3.横线后的字母用来表示中性线与保护线的组合情况:
S表示中性线和保护线是分开的;
C表示中性线和保护线是合一的。
