低压入户线进入建筑物后要用浪涌保护器（SPD）对侵入波电压加以限制。浪涌保护器的设置方式和低压配电系统的供电方式直接相关。常用的低压配电系统的供电方式有三相四线制保护接地（TT系统）、三相四线制保护接零（TN-C系统）、三相五线制（TN-S系统）以及三相三线制保护接地（IT系统）。信息设备低压配电系统应采用TN-S系统供电。当供电电源为TN-C系统时，应在进入信息系统机房前转换为TN-S系统，称为TN-C-S系统。

浪涌保护器的限压元件要接在相线（L1、L2、L3）和中性线（N线）间，或相线和保护地（PE）间。在保护地和中性线间没有联系时，在应在N和PE间设置限压元件。

一、TT系统

由于N线只在电源侧接地，它与设备的保护地是分开的，所以在N线和PE间设置了限压元件。

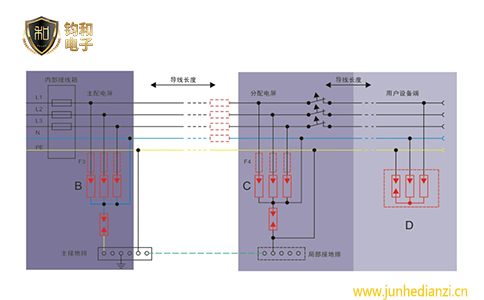

方案一：4+0方案

4+0方案是指限压元件接在相线和PE间的方案。考虑到系统单项接地时，相线的对地电压会上升到超过相电压，出现在N线和PE线间的电压差取决于系统中性点的位移，一般不会超过系统的相电压，因此设置在N线和PE间的限压元件的工作条件要相对轻松些。

方案二：3+1方案

限压元件接在相线和N线间的方案，作用在相线和N线间的限压元件上的工作电压不会超过相电压，使用时应将限压元件的最大可持续运行电压取得比其标称相电压大。

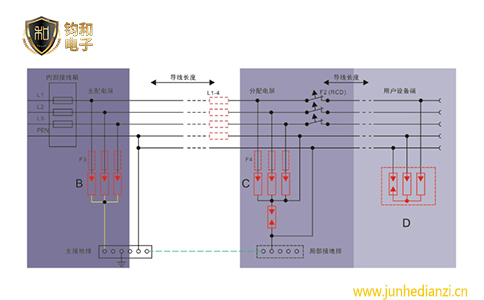

二、TN-C系统

由于TN-C系统N线和PE线在电源侧已合为一条PEN线，所以不存在N线和PE线间设置限压元件的问题，可称为“3+0”方案。采用“3+0”方案时，在系统单项接地时，相线的对地电压会上升到超过相电压。

三、TN-S系统

由于在用户处N线和PE线是分开的，所以在N线和PE线间设置了限压元件。可分为“4+0”和“3+1”方案两种。TN-S系统中，限压元件的最大持续运行电压的选取方法和TT系统相同。

四、IT系统

由于IT系统中没有中性线，所以不存在在N线和PE间设置限压元件的问题，只需要采用三个限压元件。

考虑到在IT系统中系统单项接地时，健全相的对地电压会上升到线电压，在考虑到安全裕度，使用时应将限压元件的最大持续运行电压取得比其标称线电压大。
