浪涌保护器根据不同的分类标准可分为很多种类和型号。我们常用的浪涌保护器主要分为电源浪涌保护器、信号浪涌保护器和天馈浪涌保护器三种。今天，钧和电子详细为您介绍这三种浪涌保护器的型号和尺寸，方便您进行选型适配。

一、电源浪涌保护器

电源浪涌保护器通常情况下有一级电源浪涌保护器（限压型和开关型两种）、二级电源浪涌保护器、三级电源浪涌保护器、四级电源浪涌保护器。每个型号的参数和尺寸都各不相同。

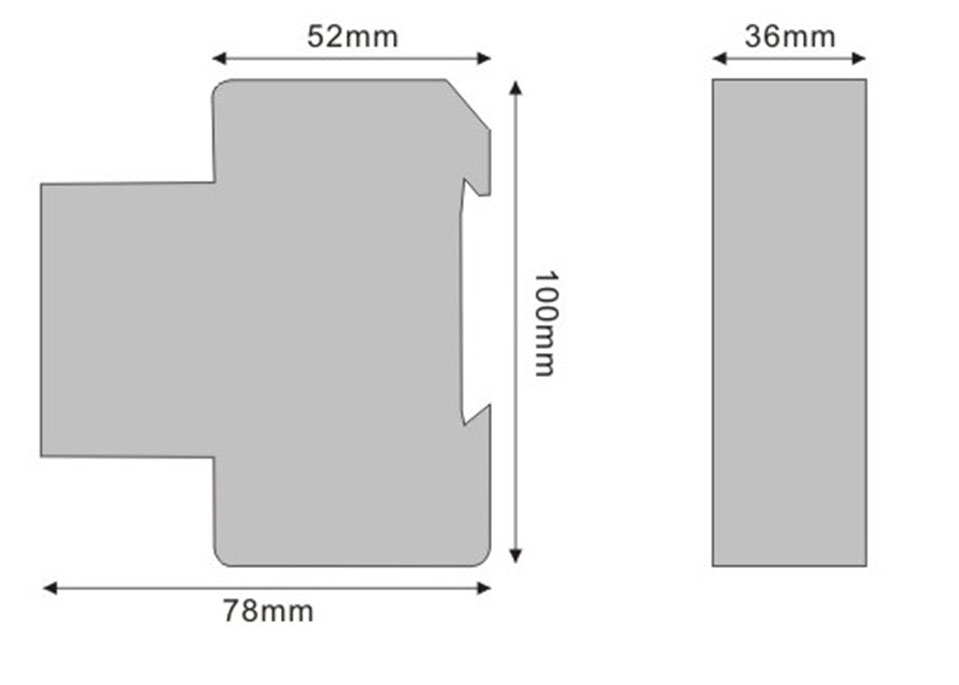

1.开关型电源浪涌保护器（KSP-25KA/350/M）尺寸为100*78*36mm，标准35mm导轨安装，冲击电流为25KA，最大放电电流140KA，具体参数可根据现场应用情况进行选择。

2、限压型一级电源浪涌保护器（KSP-120KA/M）尺寸通常为100*78*36mm，标准35mm导轨安装，标称放电电流60KA，最大放电电流120KA。

3、其他限压型电源浪涌保护器尺寸通常为100*78*18mm，标准35mm导轨安装，标称放电电流10KA、20KA、40KA三种，最大放电电流20KA、40KA、80KA，可根据现场应用情况进行选型适配。

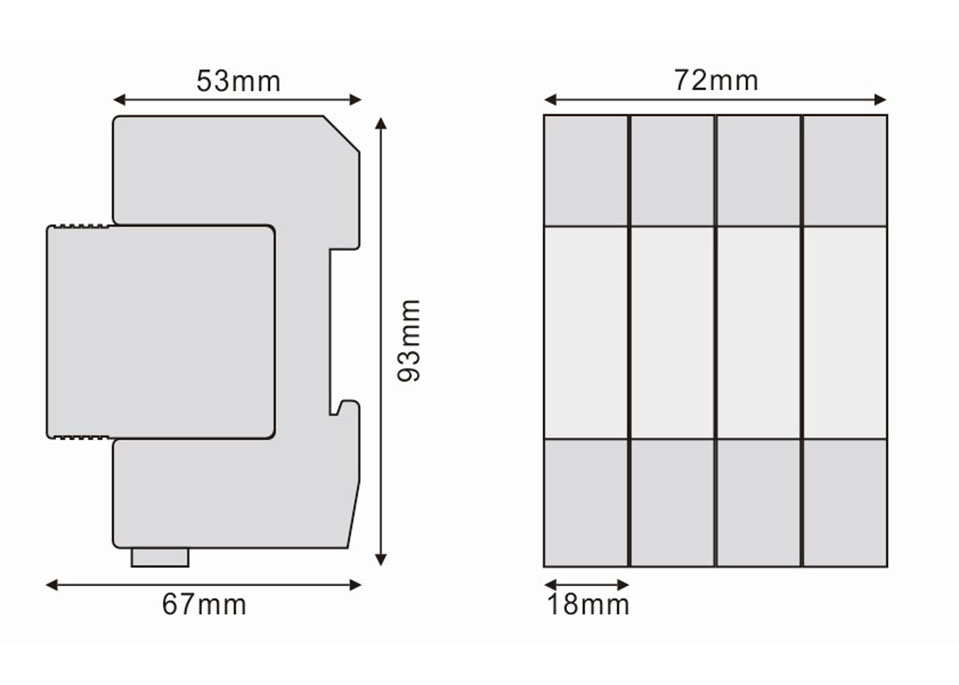

当然市面上还有一体式非插拔的模块，其宽度都基本上是18mm的整倍数，其他尺寸不变。

二、信号浪涌保护器

按照被保护线路的不同，信号浪涌保护器具体可分为网络信号浪涌保护器、监控三合一信号浪涌保护器、视频信号浪涌保护器、控制信号浪涌保护器等，每种信号浪涌保护器的安装尺寸都不一样。

监控三合一浪涌保护器的安装尺寸是94*70*44mm；

单口视频信号浪涌保护器的安装尺寸是79*25*25mm；

16口视频信号浪涌保护器的安装尺寸是478*150*44mm；

防爆信号浪涌保护器的安装尺寸是Φ22*75mm；

4线控制信号浪涌保护器的安装尺寸是102*38*28mm；

2线控制信号浪涌保护器的安装尺寸是90*64*18mm；

千兆网络信号浪涌保护器的安装尺寸是144*70*46mm；

24口网络信号浪涌保护器的安装尺寸是482*98*44mm。

其他产品的安装尺寸及具体参数可详细查看“产品展示”页面。

三、天馈浪涌保护器

天馈浪涌保护器的频段及接口不同，可分为很多种类，每一种的安装尺寸都不一样，因此天馈浪涌保护器选型时要根据现场应用环境具体筛选，要特别注意：

1.天馈浪涌保护器频段；

2.天馈浪涌保护器的接口形式，通常有BNC、F、N三种，每种接口分为J和K两种接头，需要认真核对现场情况；

3.是否需要带法兰，若需要，进一步确认法兰尺寸。

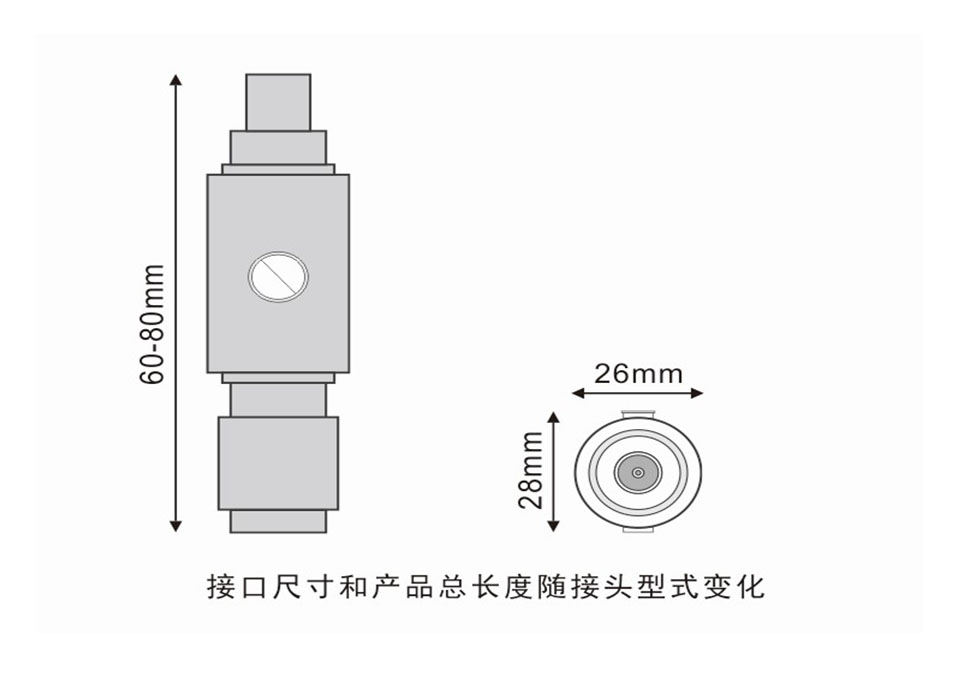

天馈浪涌保护器的通常尺寸是（60～80）*28*26mm，接口尺寸和产品总长度随接头形式变化而不同。
