地下钢筋和金属管道稀少时如何进行等电位连接?
发表日期:03月25 2020 文章编辑:原创 浏览次数:1014次
建筑中的等电位连接,是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体用导体连接起来,以减少电位差。在建筑物内地下钢筋和金属管道稀少的地面,如何满足地面等电位的要求?钧和电子分享如下:
在一般干燥场所的建筑物内,如离人站立处的地下等电位联结金属部分不超过10m,即可认为满足地面电位平坦的等电位的要求,否则应增设地下等电 位联结金属部分,以满足此10m最大距离的要求,下图即为一个示例。

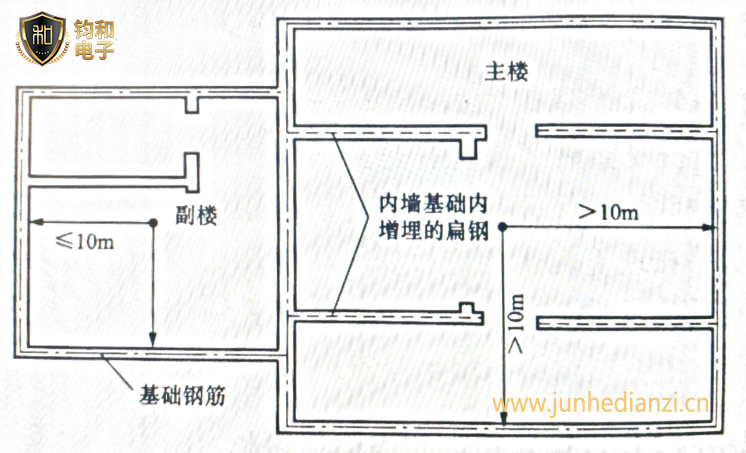

图中紧贴多层建筑物附设一副楼,建筑物地下无金属管道。电气设计中利用两者外墙下基础钢筋兼作接地和地面等电位联结。副楼地下钢筋,如点划线所示,已满足上述不大于10m的要求,但建筑物主楼的地下钢筋则未满足此不大于10m的要求。为此需在建筑物主楼内隔墙下原无钢筋的基础内专门增埋一根钢筋或扁钢,如图中虚线所示,以满足地面等电位要求。
钧和电子表示,如果建筑物地下金属部分极其稀少,可在地下埋入网眼不大于20m x 20m的扁钢网格以满足上述地面等电位要求。作为一种电路保护的方式,等电位能极大的消除安全隐患。
上一篇:防雷工程中等电位的安装要求
下一篇:线路避雷器的安装与使用要求
