防雷器/避雷器的接线方式
发表日期:03月25 2020 文章编辑:原创 浏览次数:1473次
防雷器也称为避雷器或浪涌保护器(SPD),是综合防雷工程中的重要防雷装置之一。由于防雷器的接口形式不同,其接线方式有所不同。在防雷工程中,防雷器的接线形式主要有串联和并联两种。今天,钧和电子就防雷器/避雷器的接线方式为您做如下简析:
一、防雷器/避雷器并联安装

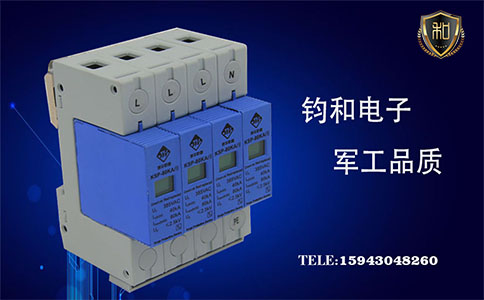

接口形式为一端口的防雷器/避雷器均采用并联安装的接线方式。这主要跟组成防雷器/避雷器的重要元器件——压敏电阻特性有关。压敏电阻具有很奇怪的特性,当外界电压为零时,它的电阻无穷大,而当其外部由于雷电等原因产生了无限大的电压时,它的电阻就无穷小,可以忽略不计,从而能够快速泄放雷电流,保护线路上的设备免受雷电流的侵害。由压敏电阻构成的电源防雷器/避雷器采用的均是并联方式接线。
并联方式接线是把防雷器并列连接到电路中。当线路中无瞬时浪涌时,防雷器保持高阻抗,不动作。而当线路中出现瞬时过电压、过电流时,防雷器导通,快速泄放过电流,保证线路安全。单相三根线(其中一根地线接地),三相五根线(三根火线,一根零线,一根地线)。
二、防雷器/避雷器串联安装

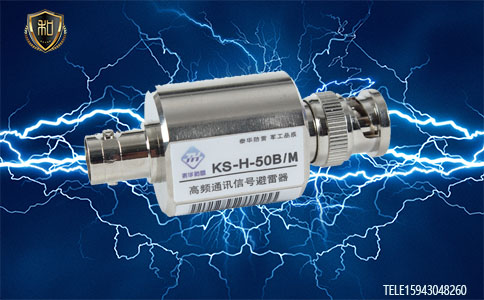

接口形式为两端口的防雷器/避雷器(如控制信号防雷器/避雷器)均采用串联接线方式。信号防雷器的接口形式决定了接线方式,将其串联被保护设备的前端,对电路没有太多影响,坏了更换,也可以不用断电,直接就可以安装。串联方式接线的防雷器,电源有进出接线,加一根地线。
三、防雷器/避雷器接线的其他注意事项
1.防雷器具有过热脱扣、过流脱扣保护功能,前端加装空开、熔断器等,共同作用保护线路安全;空开与防雷器的工作原理不同,空开的反应速度是毫秒级以上的速度,而防雷器是纳秒级,防雷器动作泄流后,空开是不会动作。
2.防雷器/避雷器连接方式要减少线路中的电感性电压
(1)防雷器/避雷器的连接线长度应不超过25cm;
(2)每组连接线紧扎在一起,抵消磁场,使到电感性电压大大减少;
(3)当防雷器的连接线长度超过最长25cm时,可使用多一组的连接线。
综上,防雷器/避雷器的接线方式要符合其接口形式,并能够有效保护线路免受雷电流的侵害,保证电气线路的设备安全。更多防雷知识,请持续关注吉林省钧和电子技术有限公司官网。
