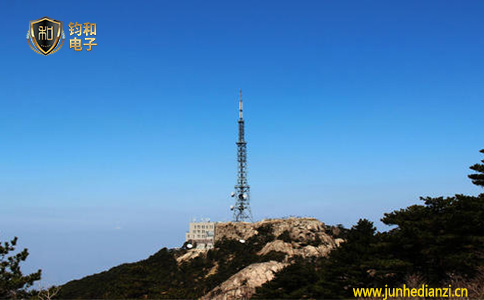

广播电视发射台是城市中重要的音视频信号发射系统，集成了大量的信号发射设备、控制设备及光电缆等。这些设备的抗干扰能力较弱，容易遭受雷电的侵害。特别是广播电视发射台的电源系统更容易被雷电侵袭。需要选用合适的电源防雷器来进行保护。今天，钧和电子针对此话题进行如下分享，仅供参考。

一、感应雷对广播电视发射台的危害较大

广播电视发射台都会采用良好的直击雷防护系统。但是这些措施难以避免电源系统的感应雷损坏。经调查发现，建筑物电子信息系统的损坏中80%来自感应雷。当雷电发生时，电源线中会在瞬间内感应产生高达2kVA-20kVA的脉冲电流，由此产生急剧的磁场变化在电源线中产生浪涌尖峰电压，将电源线路上的电子设备毁坏 。广播台站中设有编辑制作中心、播控中心、发射台等。现代化电子设备众多，容易遭受雷击。一旦遭受累计后，损失难以估量。

二、广播电视发射台电源防雷器的选用

按照《建筑物电子信息系统防雷技术规范》（GB50343-2012）中的规定，建筑物电子信息系统（包括广播电视发射台）应根据其重要性、使用性质和价值确定雷电防护等级，其中规定：

国家级和省级广播电视中心采用A级雷电防护等级；移动通信基站、微波电子信息系统等为B级雷电防护等级；小型通信枢纽电子信息系统为C级雷电防护等级。其他为D级。

按照此规范的要求，广播电视发射台电源系统应采用精细化防雷保护措施：

1.广播电视发射台在进入建筑物的交流供电线路，在线路的总配电箱等LPZ0_A或LPZ0_B与LPZ1区交界处，应设置I类试验的浪涌保护器或II类试验的浪涌保护器作为第一级保护。通常情况下采用10/350μs开关型防雷器或8/20μs限压型一级电源防雷器。

2.在广播电视发射台各楼层分配电箱、电子设备机房配电箱等后续防护区交界处，可设置II类或III类试验的浪涌保护器作为后级保护。一般选用8/20μs限压型二级电源防雷器。

3.广播电视发射台特殊重要的电子信息设备电源端口可安装II类或III类试验的浪涌保护器作为精细保护。一般选用8/20μs限压型三级或四级电源防雷器。

使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源线路浪涌保护器。

    三、广播电视发射台中电源防雷器的重要特点

    钧和电子电源浪涌保护器的主要特点如下：

    1.高通流容量，根据不同的保护等级设定对应的电源防雷器；

2.可靠性高，采用进口防雷元器件，多段分流；

3.响应速度快，相应时间小于25ns；

4.安装简单，维护便捷；

5.使用寿命长；

6.全保护，火线-零线、火线-地线、零线-底线全面保护。

7.失效指示，遥信报警；

8.可对接智能防雷监测系统，实现智能化防雷。

综上，广播电视发射台电源系统的防雷异常重要，采取精细化防护是必然选择，能够有效降低雷击概率，保护线路设备。

备注：防雷器也称为浪涌保护器或避雷器，不同的叫法而已。
