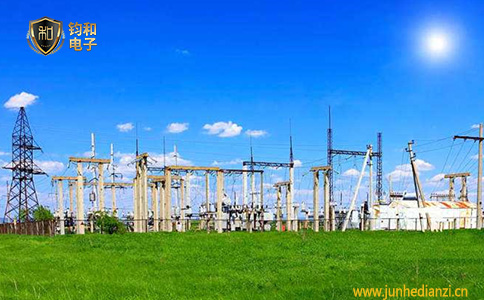

变电站（所）是电力系统输配电线路中重要的场站，内部集成了大量强电和弱电设备，其防雷安全异常重要。其防雷工程中，除配备必要的避雷器、防雷器、浪涌保护器外，还需要检查接地状况，对不合格的部分进行整改。今天，钧和电子继续之前的防雷知识，就《电气装置安装工程接地装置施工及验收规范》（GB50169-2006)中防雷接地依据做如下整理分享：

3.3.13 避雷器应用最短的接地线与主接地网连接。

3.3.14 全封闭组合电器的外壳应按制造厂规定接地；法兰片间应采用跨接线连接，并应保证良好的电气通路。

3.3.15 高压配电间隔和静止补偿装置的栅栏门铰链处应用软铜线连接，以保持良好接地。

3.3.16 高频感应电热装置的屏蔽网、滤波器、电源装置的金属屏蔽外壳，高颇回路中外露导体和电气设备的所有屏蔽部分和与其连接的金属管道均应接地，并宜与接地干线连接。与高频滤波器相连的射频电缆应全程伴随 100mm2以上的铜质接地线。

3.3.19 保护屏应装有接地端子，并用截面不小于 4mm 的多股铜线和接地网直接连通。装设静态保护的保护屏，应装设连接控制电缆屏蔽层的专用接地铜排，各盘的专用接地铜排互相连接成环，与控制室的屏蔽接地网连接。用截面不小于 100mm2的绝缘导线或电缆将屏蔽电网与一次接地网直接相连。

3.4.1 接地体(线)的连接应采用焊接，焊接必须牢固无虚焊。接至电气设备上的接地线，应用镀锌螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接、压接、热剂焊(放热焊接)方式连接。用螺栓连接时应设防松螺帽或防松垫片，螺栓连接处的接触面应按现行国家标准《电气装置安装工程母线装置施工及验收规范》GBJ 149 的规定处理。不同材料接地体间的连接应进行处理。

3.4.2 接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：

1.扁钢为其宽度的 2 倍(且至少 3 个棱边焊接)；

2.圆钢为其直径的 6 倍：

3.圆钢与扁钢连接时，其长度为圆钢直径的 6 倍；

4.扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。

3.4.3 接地体(线)为铜与铜或铜与钢的连接工艺采用热剂焊(放热焊接)时，其熔接接头必须符合下列规定：

1.被连接的导体必须完全包在接头里；

2.要保证连接部位的金属完全熔化，连接牢固：

3.热剂焊(放热焊接)接头的表面应平滑；

4.热剂焊(放热焊接)的接头应无贯穿性的气孔。

3.4.8 发电厂、变电站 GIS 的接地线及其连接应符合以下要求：

1.GIS 基座上的每一根接地母线，应采用分设其两端的接地线与发电厂或变电站的接地装置连接。接地线应与 GIS 区域环形接地母线连接。接地母线较长时，其中部应另加接地线，并连接至接地网；

2.接地线与 GIS 接地母线应采用螺栓连接方式；

3.当 GIS 露天布置或装设在室内与土壤直接接触的地面上时，其接地开关、氧化锌避雷器的专用接地端子与 GIS 接地母线的连接处，宜装设集中接地装置；

4.GIS 室内应敷设环形接地母线，室内各种设备需接地的部位应以最短路径与环形接地母线连接。GIS 置于室内楼板上时，其基座下的钢筋混凝土地板中的钢筋应焊接成网，并和环形接地母线连接。

更多内容可随时关注钧和电子网站www.junhedianzi.cn或拨打销售热线15943048260进行咨询。
