如何预防跨步电压和接触电压?

发表日期:11月09 2022 文章编辑:原创 浏览次数:304次

跨步电压和接触电压是现代防雷工程中要考虑的必要方面。相关标准规定了在建筑物引下线附近保护人身安全需采取的防接触电压和跨步电压的措施。今天,钧和电子为您分享如何预防跨步电压和接触电压。


钧和电子分享如何预防跨步电压和接触电压


一是,概念

接触电压是指人站在发生接地短路故障设备旁边,距设备水平距离0.8米,这时人手触及设备外壳(距地面1.8米的高处),手与脚两点之间呈现的电位差,叫做接触电压。

  跨步电压是指电气设备发生接地故障时,在接地电流入地点周围电位分布区行走的人,其两脚之间的电压。

二是,标准依据

《建筑物防雷设计规范》(GB50057-2010 )4.5.6条规定了在建筑物引下线附近保护人身安全需采取的防接触电压和跨步电压的措施。

《建筑物防雷装置检测技术规范》(GBT 21431-2015)中5.3.2.10要求检查防接触电压措施,5.4.1.8要求检查防跨步电压缺乏防跨步电压和接触电压措施环境可能会导致人员遭受电击。

三是,防范措施

1.防接触电压应符合下列规定之一:

1)利用建筑物金属构架和建筑物互相连接的钢筋在电气上是贯通且不少于 10根柱子组成的自然引下线,作为自然引下线的柱子包括位于建筑物四周和建筑物内的。

2)引下线 3 m范围内地表层的电阻率不小于 50 kΩm,或敷设5 cm厚沥青层或 15 cm厚砾石层。

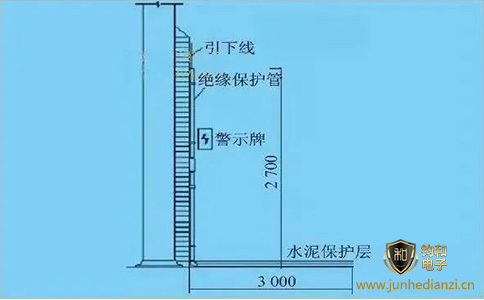

3)外露引下线,其距地面 2 .7 m以下的导体用耐 1 .2/50μs冲击电压 100 kV的绝缘层隔离,或用至少 3 mm厚的交联聚乙烯层隔离。

4)用护栏、警告牌使接触引下线的可能性降至最低限度。



钧和电子分享如何预防跨步电压和接触电压


2.防跨步电压应符合下列规定之一:

1)利用建筑物金属构架和建筑物互相连接的钢筋在电气上是贯通且不少于 10根柱子组成的自然引下线,作为自然引下线的柱子包括位于 建筑物四周和建筑物内。

2)引下线 3 m范围内土壤地表层的电阻率不小于 50 kΩm。或敷设5 cm厚沥青层或 15 cm厚砾石层。

3)用网状接地装置对地面作均衡电位处理。

4)用护栏、警告牌使进入距引下线 3 m范围内地面的可能性减小到最低限度。


钧和电子分享如何预防跨步电压和接触电压




更多防雷安全内容可随时关注钧和电子www.junhedianzi.cn,防雷装置选型适配、防雷工程设计与施工等可拨打电话15943048260进行咨询。
