《防雷智能在线监测系统》对SPD监测的相关规定

发表日期:11月15 2022 文章编辑:原创 浏览次数:154次

防雷智能在线监测系统是对多有防雷装置的系统的全面的监测,这不仅包括接地装置,还包括浪涌保护器SPD等。今天,钧和电子分享团标《防雷智能在线监测系统》对SPD 智能在线监测装置的相关规定。

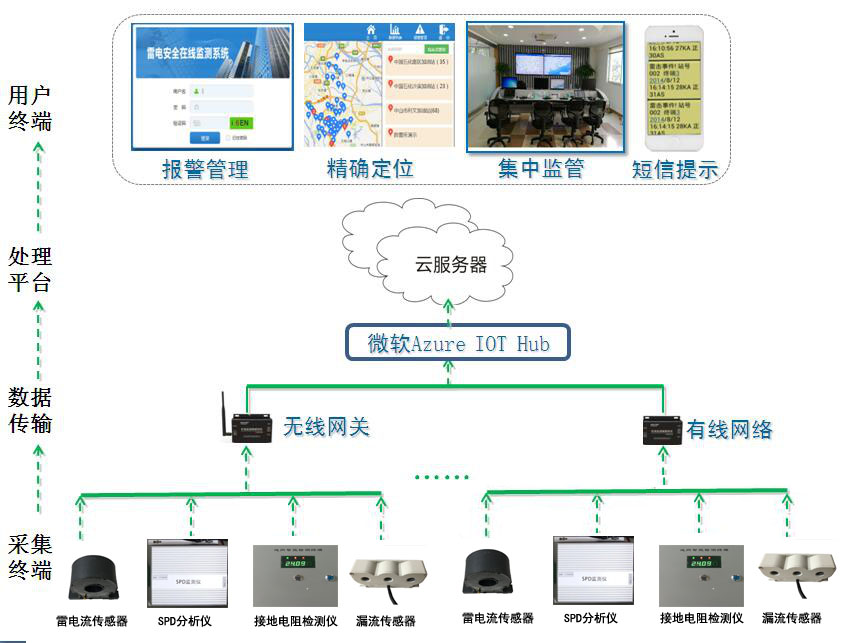

钧和电子防雷智能在线监测系统


5.3 性能

5.3.1 电涌电流峰值监测

5.3.1.1 电涌电流优选值(IFS)

8/20μs:10、20、40、60、80、100、120、160、200,单位:kA。

10/350μs:5、10、12.5、15、20、25、50、60、100,单位:kA。

5.3.1.2 电涌电流最小值

最小值不大于0.1×IFS 。

注:IFS是检测系统的电流监测范围。

5.3.1.3 测量误差值

测量误差应在±10%范围内。

5.3.2 电涌电流波形监测

5.3.2.1 电涌电流波形(测试用)

8/20μs和10/350μs。

5.3.2.2 电涌电流波形监测范围

应能在电涌电流峰值监测范围内有效的记录电涌电流波形。

5.3.2.3 测量误差值

波头时间与半峰值时间误差应在±15%范围内。

5.3.2.4 波形记录时间长度

波形记录时间长度不小于2ms。

5.3.3 电涌电流单位能量监测

5.3.3.1 电涌电流单位能量监测范围

应在其宣称的电涌电流峰值监测范围内有效地记录电流单位能量。

5.3.3.2 测量误差值

单位能量误差应在±15%范围内。

5.3.4 SPD 动作次数监测

应在峰值监测范围内有效地记录SPD动作次数和动作时刻:

——时刻记录最小单位为秒;

——计数范围的优选值应在 0~99、 0~999、0~9999 范围内。

5.3.5 全电流监测

5.3.5.1 全电流监测范围

监测范围包括:

——型式试验:最小值不大于 50μA;

——出厂试验:可在线测量 SPD 的泄漏电流。

5.3.5.2 全电流测量误差

测量误差应在±10%范围内。

5.3.6 温度监测

——型式试验,温度监测范围为-5℃~200℃,温度监测误差应在±3℃范围内。

——出厂试验,能在线测量温度,测量值与环境温度误差应在±3℃范围内。

5.5 电气安全

5.5.1 抗电强度

监测装置的抗电强度应满足 GB 4943.1—2011 中第 5.2 条的规定。

5.5.2 绝缘电阻

在正常试验大气条件下,监测装置的一次电路与二次电路之间,绝缘电阻应不小于100 MΩ。

注:额定电压不小于60V时绝缘电阻应采用用250V兆欧表测量得出、额定电压大于60V且不大于250V时绝缘电阻应采用500V兆欧表测量得出。

5.5.3 外壳防护等级

户内型防护等级(IP 代码)IP 2X;户外型防护等级(IP 代码)IP 6X。

5.5.4 阻燃

外壳的绝缘材料应阻燃或自熄。



更多防雷安全相关内容可随时关注钧和电子www.junhedianzi.cn,智能防雷装置在线监测系统选型、防雷工程设计与施工等可拨打电话15943048260进行咨询。
