隔爆型智能接地监测系统简介

发表日期:09月13 2022 文章编辑:原创 浏览次数:207次

接地是防雷安全管理的重要措施之一,特别是在易燃易爆场所发挥着重要的作用。随着接地设备使用年限的增长,可能会存在锈蚀、断裂等现象,从而影响防雷安全。若能实时检测接地电阻值的状况,并有针对性地采取补救措施,将会有效降低雷击安全隐患。对此,我们研发出了“隔爆型智能接地监测系统”。今日钧和电子针对该系统做如下介绍:


钧和电子隔爆型智能接地监测系统介绍


一是,工作原理

我公司研发的隔爆型智能接地监测系统基于传统的三极法测试原理,对测量仪表的联网实现接地电阻的实时在线监测量。该产品突通过软件+硬件的双重滤波措施,抗干扰能力更强,使得测量的结果更接近真实值;通过对非标准测量放线条件下测量结果修正算法,使得测量结果更加准确、规范;通过对测量装置的联网及统一管理,使得接地电阻的测量更加高效与便捷,保证接地装置的有效性同时,大大降低测量费用。该系统最多可支持24点接地同时测量,并且自身具备防雷和防爆功能非常适用于加油站、油库、炼化、通信基站等多接地点位场所的在线监测

二是,系统组件及参数

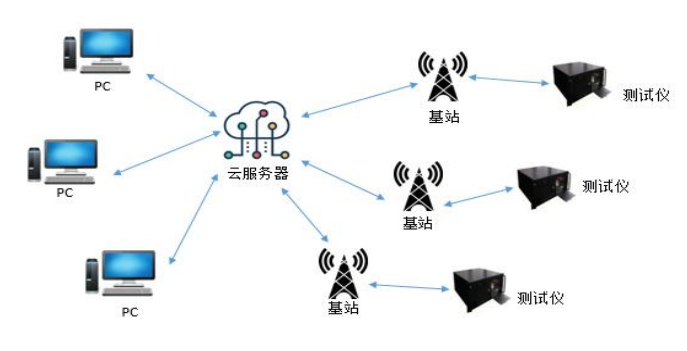

智能接地监测系统主要包含安全接地系统智能监测仪、防爆型接地电阻测试仪(回路法)云服务器

1.安全接地系统智能监测仪功能介绍

安全接地系统智能监测仪对地阻进行测量、数据存储、信息实时传递实现监测仪与云服务器之间的无线通信该监测仪主要包括MCU核心模块、信号采集处理单元、GPRS—DTU无线传输模块、按键、报警单元、数据导出接口、LCD显示模块。

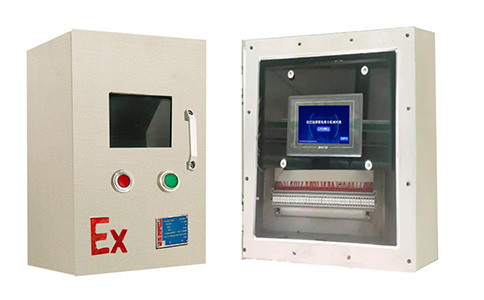

钧和电子安全接地系统智能监测仪


2.防爆型接地电阻测试仪(回路法)

其主要功能是利用电磁感应原理,发生测试电流,硬件滤波电路、软件滤波算法对回路接地电阻进行测试并集成标准Modbus通讯协议。

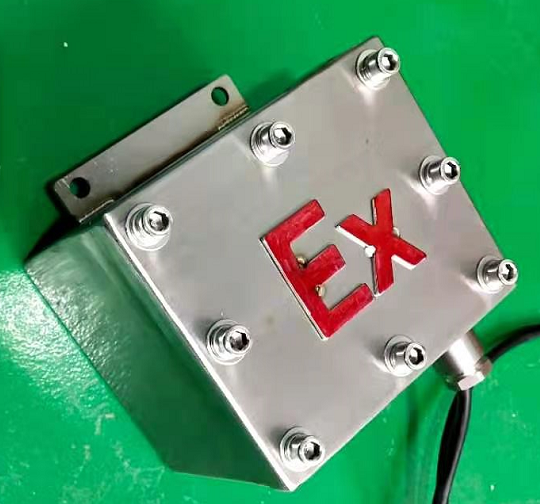

钧和电子隔爆型接地电阻测试仪


3.云服务器

云服务实现对各个检测点检测数据的集成和分析用户可根据自身需求,随时随地登录查看每个监测点的接地状态。

三是,功能和作用

该系统解决了防雷设备的检查和数据收集工作,为后期防雷方案的设计提供客观的依据,以便更好更有针对性的设计防雷方案,起到更好的保护作用。

1.智能性

1)可随时通过PC机或移动联网设备进行历史数据查询和远程测量;

2)具备互联网远程实现对地网阻值的实时监测;

3)可同时对管辖范围内的多个检测设备进行统一管理;

4)可随时远程/现场测量,并可进行周期性设置测量;

5)具备阻值阈值设置,阻值超标报警功能;

6)可选择单一/批次测量模式进行测量。

2.地阻检测及统计报表

1)单次测量及数据回传最大360s

2)可通过绘制图表的形式反映一段时间地网阻值变化趋势;

3)可根据需要进行图表导出、存储及打印;

4)可通过系统管理对管辖范围内的设备进行管理和用户权限设置

3.经济和社会效益

1)该系统可以大大降低人工成本,针对于无人值守的山区基站、铁塔等地区的接地电阻检测,人工检测难度大,费用高,本系统安装后,一次性施工,可以免除后续人工检测费用。

2)每年因雷击造成的经济损失及人身伤害不计其数,该系统每日对接地电阻定时检测,保障接地装置的良好运行,一旦发生接地电阻超标,第一时间进行报警,保障了雷电环境下的设备和人身安全。

3)系统采用GPRS传输方式,解决了现场布线困难问题,并且传输稳定,信号强大。

更多防雷安全相关内容可随时关注钧和电子www.junhedianzi.cn,防雷装置选型适配、防雷工程设计与施工等业务可拨打电话15943048260进行咨询。
