在防雷工程设计之初，需要充分考虑到建筑物每年可能遭受雷击的次数，进而确定具体的防雷措施，包括浪涌保护器的选型及采取的防雷施工工艺等。今天，钧和电子为您分享建筑物年预计雷击次数的核算办法。

核算方法一：

核算公式N=k×Ng×Ae    (A.0.1)

式中：

N—建筑物年预计雷击次数 (次/a)；

k—校正系数, 在一般情况下取1；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物,以及特别潮湿的建筑物取1.5；金属屋面没有接地的砖木结构建筑物取 1.7；位于山顶上或旷野的孤立建筑物取2；

Ng—建筑物所处地区雷击大地的年平均密度 (次/km²/a)；

Ae—与建筑物截收相同雷击次数的等效面积 (km²)。

核算方法二：

雷击大地的年平均密度，首先应按当地气象台、站资料确定；若无此资料，可按下列公式计算。

Ng=0.1×Td              (A.0.2)

式中：

Td—年平均雷暴日，根据当地气象台、站资料确定 (d/a)。

核算方法三：

与建筑物截收相同雷击次数的等效面积应为其实际平面积向外扩大后的面积。其计算方法应符合下列规定：

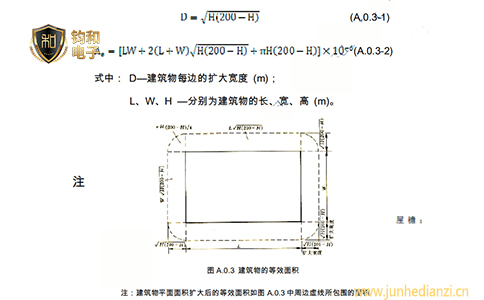

1.当建筑物的高度小于100m时，其每边的扩大宽度和等效面积应按下列公式计算。

2.当建筑物的高度小于100 m，同时其周边在2D范围内有等高或比它低的其他建筑物，这些建筑物不在所考虑建筑物以 h r=100 (m)的保护范围内时，按式 (A.0.3-2)算出的Ae可减去(D /2)×(这些建筑物与所考虑建筑物边长平行以米计的长度总和 )×10-6 (km²)。

当四周在 2D 范围内都有等高或比它低的其他建筑物时，其等效面积可按下式计算：

3.当建筑物的高度小于100 m，同时其周边在 2D 范围内有比它高的其他建筑物时，按式 (A.0.3-2)算出的等效面积可减去 D ×(这些建筑物与所考虑建筑物边长平行以米计的长度总和 )×10-6 (km²)。

当四周在 2D 范围内都有比它高的其他建筑物时，其等效面积可按下式计算：

Ae=LW ×10-6    (A.0.3-4)

4.当建筑物的高度等于或大于 100 m 时，其每边的扩大宽度应按等于建筑物的高计算；建筑物的等效面积应按下式计算：

Ae= [LW + 2H (L + W )+πH² ]×10^-6     (A.0.3-5)

5.当建筑物的高等于或大于100 m，同时其周边在2H范围内有等高或比它低的其他建筑物，且不在所确定建筑物以滚球半径等于建筑物高 (m)的保护范围内时，按式(A.0.3-5)算出的等效面积可减去(H /2)×(这些建筑物与所确定建筑物边长平行以米计的长度总和)×10^-6 (km²)。 当四周在 2H 范围内都有等高或比它低的其他建筑物时，其等效面积可按下式计算。

6.当建筑物的高等于或大于 100 m，同时其周边在 2H 范围内有比它高的其他建筑物时，按式 (A.0.3-5)算出的等效面积可减去 H ×(这些建筑物与所确定建筑物边长平行以米计的长度总和 )×10^-6 (km²)。 当四周在 2H 范围内都有比它高的其他建筑物时，其等效面积可按式(A.0.3-4)计算。

7.当建筑物各部位的高不同时，应沿建筑物周边逐点算出最大扩大宽度，其等效面积应按每点最大扩大宽度外端的连接线所包围的面积计算。
