建筑物电子信息系统防雷等电位连接设计
发表日期:10月09 2018 文章编辑:原创 浏览次数:1101次
钧和电子根据《建筑物电子信息系统防雷技术规范》GB50343-2012规定,针对电子信息系统等电位连接防雷设计时,要求:
1.机房内电子信息设备要做等电位连接

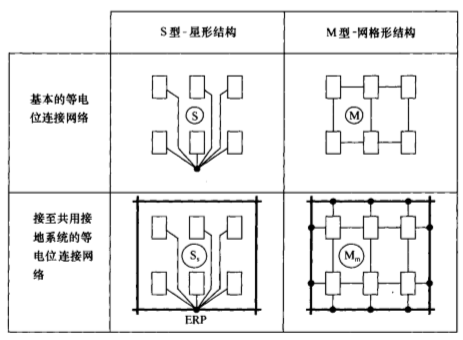

等电位连接要采用S型、M型或两者的混合型。所有电气、电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆金属外层、电子设备防静电接地、安全保护接地、功能性接地、浪涌保护器接地端等均应以最短的距离与S型结构的接地基准点或M型结构的网格连接。机房等电位连接网络与共用接地系统连接。
2.总等电位连接和各局部等电位连接相结合
在LPZ0A或LPZ0B与LPZ01区交界处应设置总等电位接地端子板,总等电位接地端子板与接地装置的连接不应少于两处;每层楼设置楼层等电位接地端子板;电子信息系统设备机房应设置局部等电位接地端子板。各类等电位接地端子板之间的连接导体宜采用多股铜芯导线或铜带。连接导体最小截面积应符合规定。
3.利用建筑物本身的金属构件,形成低阻抗等电位连接网络
等电位连接网络应利用建筑物内部或其上的金属部件多重互连,形成低阻抗等电位连接网络,并与接地装置构成一个接地系统。电子信息设备机房的等电位连接网络可直接利用机房内墙结构主钢筋引出的预留接地端子接地。
4.重要建筑物电子信息系统要设置垂直接地干线
某些特殊重要的建筑物电子信息系统可设专用垂直接地干线。垂直接地干线由总等电位接地端子板引出,同时与建筑物各层钢筋或均压带连接。各楼层设置的接地端子板应与垂直接地干线连接。垂直接地干线宜在竖井内敷设,通过连接导体引入设备机房与机房局部等电位接地端子板连接。音视频等专用设备工艺接地干线应通过专用等电位接地端子板独立引至设备机房。
5.共用接地装置电阻按照设备中要求的最小值确定
接地装置应优先利用建筑物的自然接地体,当自然接地体的接地电阻达不到要求时应增加人工接地体。防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时,接地装置的接地电阻值必须按接入设备中要求的最小值确定。
